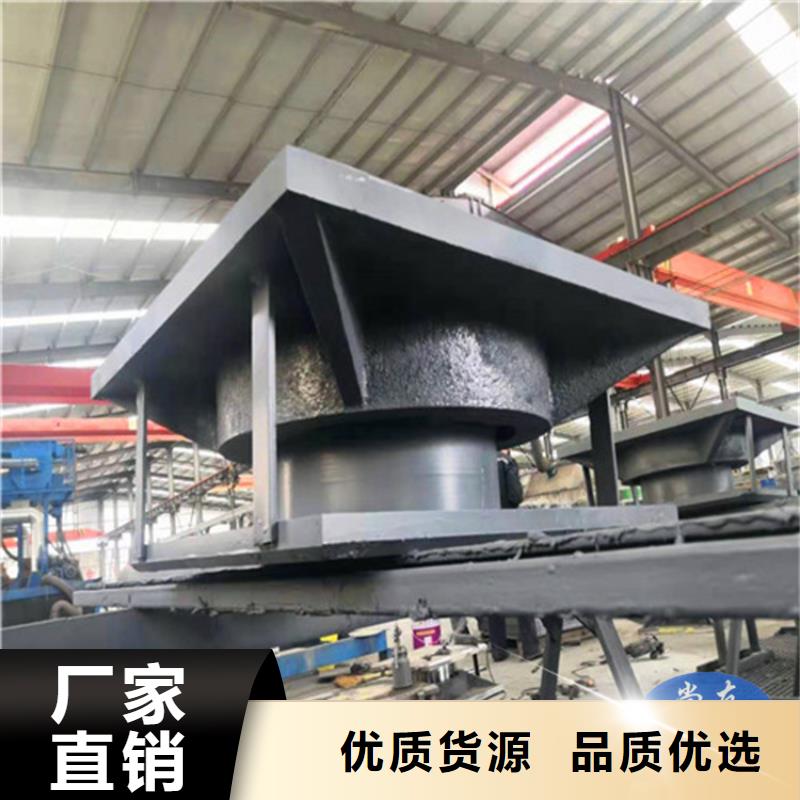

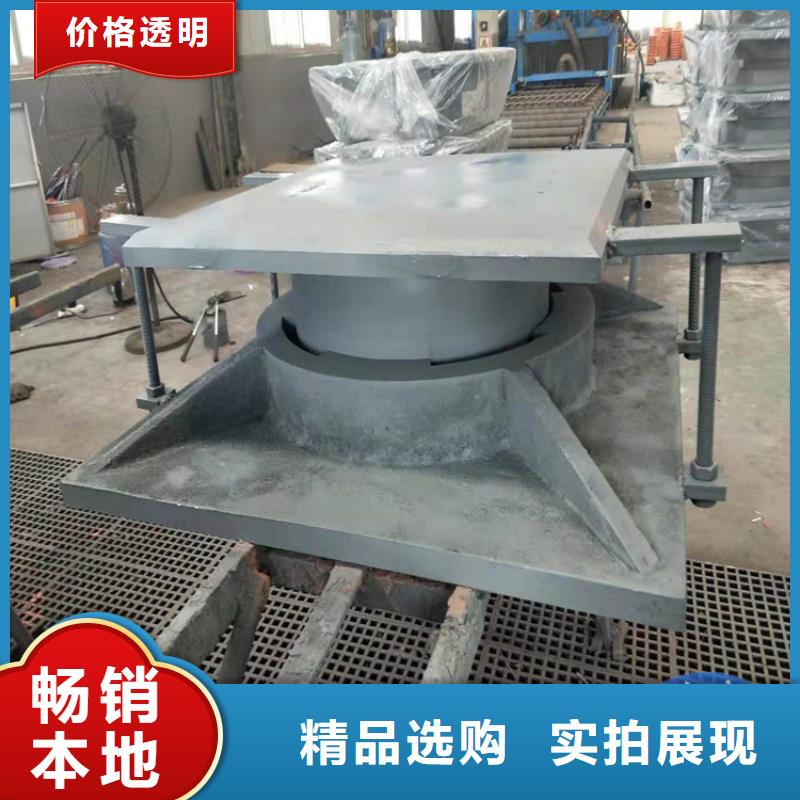

以下是:球形支座,【球型支座】产地工厂的图文介绍
固定抗震球形支座是按照相关标准《建筑钢结构球型支座》GB/T 32836-2016，同时参照其它相关行业规范设计研发的，专门用于网架钢结构连廊工程的系列产品。固定抗震球型支座适用于大跨度空间结构及大跨度桥，大跨度空间结构、体育馆、机场、火车站、游泳馆、会展中心的工程结构。固定抗震球形支座的材料 1、上支座板Q355B强度设计值. 2、不锈钢板 06Cr17Ni12Mo2. 3、平面滑板 MHP 抗压强度. 4、中间球冠板Q355B强度设计值. 5、球面滑板 MHP 抗压强度. 6、下支座板ZG270-485H强度设计值。 球形支座摩擦系数为0.03；支座水平剪力大于竖向承载力的20%；支座抗拔力抗拉力为竖向承载力的10%-30%；支座竖向承载力1000-60000KN，分为25级。
球形支座的工作原理：球型支座的位移由上支座板与平面四氟板之间滑动来实现，其工作原理与盆式橡胶支座完全相同。通过在上支座板上设置导向槽或导向环来约束支座的位移方向,可制成球型支座的单向活动支座和固定支座。 球型支座竖向转角,是由球面板与球面四氟板之间的滑动来实现的.通常由于支座的转动中心与上部转动中心不重合,因此在支座板与平面四氟板之间形成第二滑动面.根据上部结构与支座转动中心的相对位置,球面转动方向可以与平面滑动方向一致或相反.如果两转动中心重合,则平面上就不会发生滑动. 球型支座转动力矩的大小与球面和摩擦阻力有关，因此，球型支座转动时偏心距与支座的摩擦系数μ和球面半径r有关.德国的实验表明，实测支座转动的偏心距为e=μ*r,改值小于静力分析的理论值，这是因为球形支座转动时,先是发生在球型板与球面四氟板处,然后才在平面四氟板上发生滑动,因此球型支座特别适用于大转角要求的桥梁使用。
瑞诚工程橡胶有限公司多年来秉承“追求卓越，用心铸造好品质”的企业核心理念，与时俱进，推行品牌运营战略，使公司 板式橡胶支座产品有着优良的性价比以及高效快捷的服务特点，以“诚信为本、务实创新、强化管理、力创新高”的经营方针，打造充满活力和竞争力的企业，用务实的姿态与海内外客商精诚合作，携手共创美好明天。
