通风气楼施工流程及注意事项

通风气楼施工方案
在通风气楼安装前，根据现场的工作面，对相应的轴线、尺寸位置标高等控制点，并进行复测。在每进行下一道工序施工前必完成上一道工序的验收工作。
A 通风气楼骨架安装
（1） 由地面安装工人根据图纸将所安装使用的骨架水平运输至相应的施工区域的地面上；
（2） 由屋面安装工人使用手拉葫芦等工具将骨架垂直运输至屋面上安装位置，并使用螺栓临时固定，并在核对无误后进行终固定。

布置于坡面上，垂直于屋脊，采用顺坡布置的屋顶通风气楼被称顺坡气楼。不同型号的弧线形气楼、薄型气楼均可以布置在顺坡部位。

顺坡式气楼可根据实际需要设计，依据防雨板选材可设计为采光型和非采光型，依据是否安装启闭阀板可设计为启闭式（可开启）或开敞式气楼，启闭阀板可根据需要设计为手动、电动、消防联动等控制方式。



运输方式：

地面：由人工借助两轮车一块一块的搬运。

垂直：因本工程板材过长，无法使用吊车运输，所以采用人工方法，设置细钢丝绳，使用套管加绳索将屋面板运输至屋面。

屋面：由人工一块一块的搬运。

 根据图纸要求，在屋顶通风器上进行 块板的定位、安装。围护板应水平。在 块正确安装后，方可进行后续板材的安装。

注意：屋面板铺设方向需背离当地常年风向。

面板施工安装

旋转支柱与屋顶梁连接

电机与骨架的安装
在安装过程中，板与板之间的搭接至关重要，必须严格按照操作规范进行。在屋面板上行走必须穿绝缘软底鞋，严禁踩踏屋面板的高肋。同时在施工中，一定要注意屋面板的清洁工作，做到落手清。已防止屋面有铁屑锈蚀和划商屋面板。

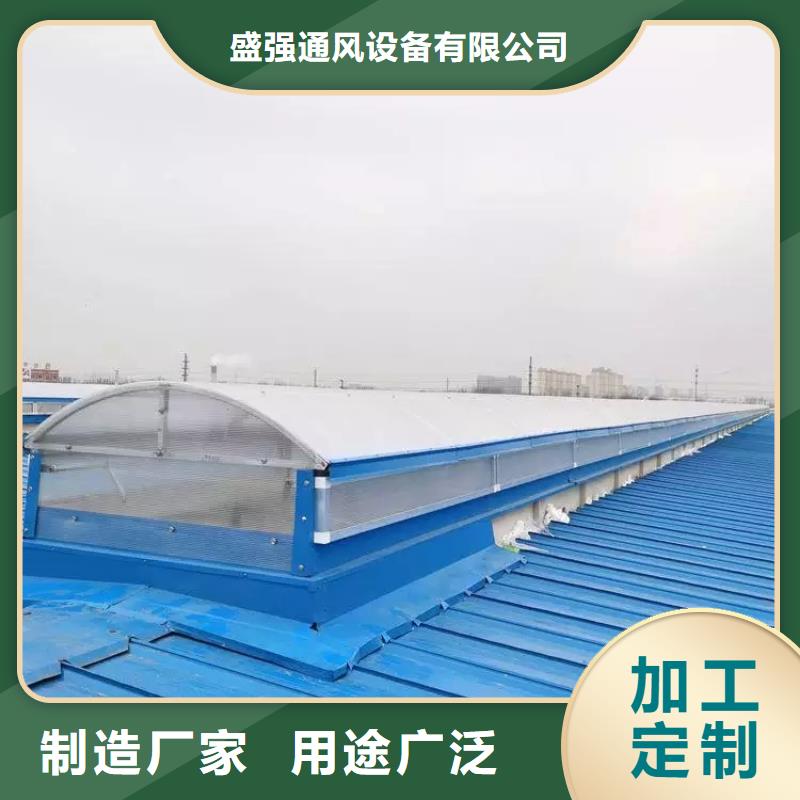

  弧线型通风天窗外观呈圆弧型（流线型），也称之为无动力风机。通常情况下，喉口大于1.5m的弧线型通风天窗产品骨架采用型材焊接；喉口较小的天窗骨架则采用热镀锌钢板整体压制成型，无需焊接基座，可直接安装屋面檩条上。 无动力风机可布置在屋顶的顺坡或屋脊部位，依据防雨板选用的材质可设计为采光型、保温型等，常用的防雨板材质有：彩钢板、保温板、采光板等；可选配启闭阀板设计为启闭式（可开启）或开敞式通风天窗，根据阀板的不同控制方式设计为手动式、电动式、消防联动式通风排烟天窗。

实用新型内容本实用新型所要解决的技术问题是提供一种无动力风机架，其整体刚度好、自重轻、体型轻巧，布置灵活，维修也方便，适用于各类大型的现代化工业厂房，特别是采光通风要求较高的厂房。为解决上述技术问题，本实用新型采用的技术方案是一种无动力风机架，包括有镀锌板，所述镀锌板通过压型成型为一整体的气楼架，所述的气楼架两端呈U型，且U型开口对向布置，气楼架的下端是竖直向下的气楼柱，两端U型开口之间有一连接架，所述连接架与下端的气楼柱成型为一体；所述成型为一整体气楼架的内腔有钢板压型加劲肋。本实用新型安装时与屋面平行，可降低风压及强风侵袭；一体成型使得外形美观， 整体性优良。本实用新型的优点是本实用新型整体刚度好、自重轻、体型轻巧，布置灵活，维修也方便，适用于各类大型的现代化工业厂房，特别是采光通风要求较高的厂房。
